Cara Mengukur Saiz Galas: Panduan Lengkap Langkah demi Langkah

Untuk mengukur saiz galas, anda memerlukan tiga nombor: diameter dalam (lubang) , yang diameter luar (OD) , dan lebar . Gunakan angkup untuk mengukur setiap dimensi secara langsung pada galas, atau baca nombor bahagian bercetak galas dan nyahkodkannya menggunakan carta gerek standard. Tiga ukuran ini, direkodkan dalam milimeter atau inci, adalah semua yang diperlukan untuk mengenal pasti galas gantian atau memesan yang sepadan daripada katalog.

Galas kelihatan mudah dari luar, tetapi ketidakpadanan walaupun setengah milimeter dalam saiz lubang boleh menghalang bahagian gantian daripada memasang aci atau perumah sama sekali. Panduan ini menerangkan dengan tepat cara mengukur saiz galas dengan betul, alatan yang diperlukan, cara menyahkod nombor bahagian galas dan kesilapan yang paling kerap membawa kepada memesan bahagian yang salah.

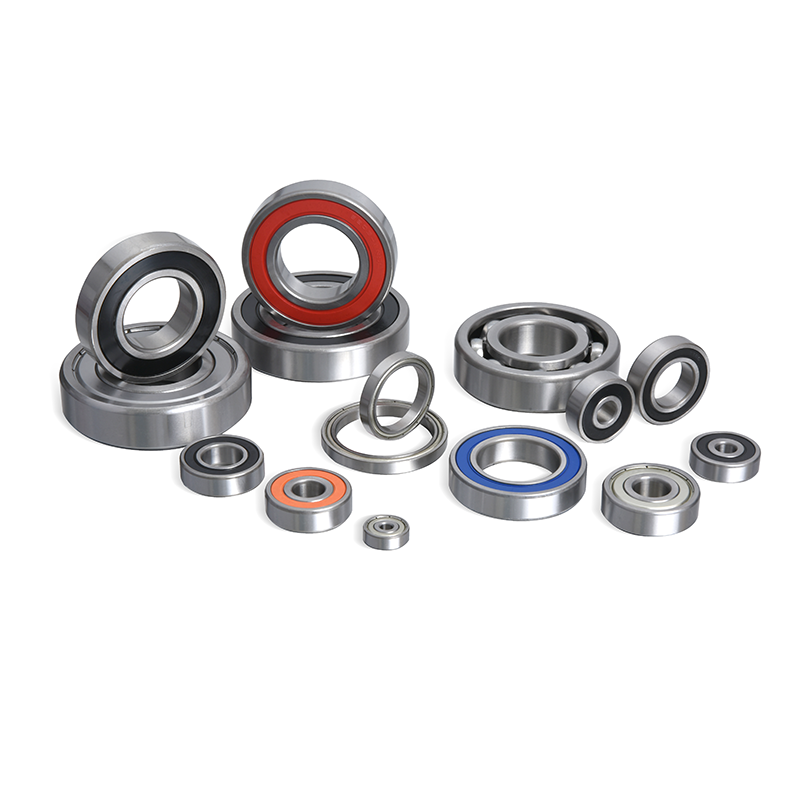

Tiga Dimensi Teras Setiap Galas

Setiap galas elemen bergolek, sama ada galas bola atau galas roller, ditakrifkan oleh tiga dimensi sempadan yang sama yang ditetapkan di bawah piawaian antarabangsa. ISO 15:2017 untuk galas bebola metrik dan Piawaian ABMA 9 di Amerika Syarikat. Mengetahui apa yang diwakili oleh setiap dimensi adalah langkah pertama dalam mengukur saiz galas dengan betul.

Diameter Dalam (Diameter Lubang)

Diameter gerudi ialah lubang melalui pusat galas di mana aci melaluinya. Ini adalah dimensi tunggal yang paling kritikal, kerana jika lubang tidak sepadan dengan diameter aci, galas tidak boleh dipasang. Saiz gerek biasanya berkisar daripada 3mm dalam galas kecil hingga lebih 200mm dalam galas industri.

Diameter Luar (OD)

Diameter luar ialah ukuran merentasi pinggir luar galas, di mana ia terletak di dalam perumahan. OD mesti sepadan dengan lubang perumahan dengan cukup tepat untuk meletakkan galas tanpa kelonggaran atau gangguan yang berlebihan.

Lebar (atau Ketebalan)

Lebar merujuk kepada jarak dari satu muka galas ke yang lain, diukur sepanjang paksi putaran. Pada galas tujahan, dimensi ini kadangkala dipanggil ketinggian dan bukannya lebar, tetapi ia diukur dengan cara yang sama.

Dimensi	Apa Ia Mengukur	Alat Biasa	Julat Biasa
Bor (Diameter Dalaman)	Diameter lubang sisi aci	Angkup dalam, angkup digital	3mm hingga 200mm
Diameter Luar	Diameter permukaan sisi perumahan	Angkup luar, angkup digital	8mm hingga 350mm
Lebar	Jarak antara dua muka	Tolok kedalaman, rahang caliper	2mm hingga 90mm

Jadual 1. Tiga dimensi sempadan yang ditakrifkan di bawah ISO 15:2017 dan ABMA Standard 9 untuk galas bebola jejari.

Alat Diperlukan untuk Mengukur Saiz Galas Dengan Tepat

Angkup digital ialah alat yang paling praktikal untuk mengukur saiz galas bagi kebanyakan pengguna, menawarkan bacaan yang tepat hingga dalam 0.02mm. Untuk kerja toleransi yang lebih ketat, mikrometer atau tolok gerek meningkatkan lagi ketepatan.

Angkup Digital dan Vernier

Angkup digital mengukur lubang, diameter luar dan lebar dalam satu alat dengan menukar antara rahang luar, rahang dalam dan batang kedalaman. Angkup digital biasanya dibaca pada resolusi 0.01mm atau 0.0005 inci, manakala angkup vernier tradisional dibaca secara manual kepada resolusi kira-kira 0.05mm.

Mikrometer Luar dan Dalam

Mikrometer menawarkan ketepatan yang lebih tinggi daripada angkup, selalunya dalam lingkungan 0.001mm, menjadikannya alat pilihan untuk galas ketepatan yang digunakan dalam gelendong, kotak gear atau komponen aeroangkasa di mana tindanan toleransi penting.

Carta Nombor Bearing

Jika galas masih mempunyai nombor bahagian yang boleh dibaca dicap pada perisai atau gelangnya, carta nombor galas boleh menggantikan ukuran fizikal sepenuhnya, kerana nombor itu sendiri mengekodkan siri gerek, OD dan lebar.

alat	Ketepatan Biasa	Kes Penggunaan Terbaik	Had
Angkup Digital	±0.02mm	Lubang am, OD, pemeriksaan lebar	Bergantung kepada bateri
Angkup Vernier	±0.05mm	Pengukuran medan, tiada bateri diperlukan	Lebih lambat membaca
Mikrometer	±0.001mm	Pengesahan toleransi ketepatan	Julat ukuran terhad bagi setiap alat
Carta Nombor Bearing	Tepat (jika boleh dibaca)	Pengenalpastian pantas, tiada alat diperlukan	Tidak berguna jika nombor lusuh

Jadual 2. Perbandingan alat biasa yang digunakan untuk mengukur saiz galas dan julat ketepatan tipikalnya.

Proses Langkah demi Langkah untuk Mengukur Galas

Mengukur galas dengan betul mengambil masa kurang daripada lima minit apabila langkah-langkah diikuti mengikut tertib. Proses di bawah digunakan untuk galas bebola, galas penggelek dan kebanyakan galas tujahan.

Bersihkan galas dengan kain kering atau udara bertekanan rendah untuk menghilangkan gris, kotoran atau karat yang boleh memesongkan bacaan.
Semak nombor bahagian yang dicetak pada perisai, cincin dalam atau muka cincin luar sebelum mengukur, kerana ini boleh mengesahkan atau melangkau proses manual.
Ukur lubang dengan membuka rahang dalam angkup di dalam cincin dalam dan mengambil bacaan pada dua titik 90 darjah, kemudian purata jika ia berbeza.
Ukur diameter luar dengan menutup rahang luar angkup di sekeliling gelang luar, sekali lagi memeriksa dua mata untuk mengesahkan kebulatan.
Ukur lebar menggunakan bilah kedalaman angkup atau dengan memegang bearing antara rahang luar di sisinya.
Bundarkan kepada saiz standard yang terdekat , memandangkan toleransi pembuatan bermaksud lubang "17mm" boleh dibaca sebagai 16.98mm atau 17.01mm pada angkup.
Semak silang dengan carta gerek untuk mengesahkan tiga ukuran sepadan dengan siri galas sebenar yang dikilang dan bukannya ralat pengukuran.

Cara Membaca Nombor Galas untuk Mencari Saiznya

Kebanyakan galas metrik mengikut sistem penomboran di mana dua digit terakhir nombor bahagian menunjukkan saiz lubang, berdasarkan formula yang ditetapkan di bawah ISO 104 dan digunakan di seluruh industri. Untuk kod gerudi dari 04 hingga 96, darab kod dua digit dengan 5 untuk mendapatkan diameter gerudi dalam milimeter.

Sebagai contoh, galas bernombor 6203 mempunyai kod gerek "03", yang termasuk dalam julat pengecualian di bawah 04 dan bukannya peraturan darab-dengan-5. Kod bore 00 hingga 03 menggunakan nilai tetap dan bukannya formula.

Kod Bore	Diameter lubang	Contoh Nombor Bahagian
00	10mm	6200
01	12mm	6201
02	15mm	6202
03	17mm	6203
04	20mm (4 x 5)	6204
10	50mm (10 x 5)	6210

Jadual 3. Kod gerek metrik standard berdasarkan ISO 104, menunjukkan cara dua digit terakhir nombor galas diterjemahkan kepada diameter gerudi.

Nombor bahagian lengkap 6203 juga memberitahu lebih daripada saiz gerek: "6" di hadapan menunjukkan siri galas bebola alur dalam satu baris, dan "2" sebelum kod gerek menunjukkan siri tugas ringan, bermakna OD dan lebar mengikut nilai piawai 40mm OD dan lebar 12mm untuk kombinasi gerek dan siri yang tepat itu.

Pengukuran Galas Metrik lwn Inci: Perbezaan Utama

Galas metrik diukur dalam milimeter dan mengikut penomboran ISO, manakala galas berasaskan inci diukur dalam pecahan atau inci perpuluhan dan mengikut konvensyen penomboran ANSI/ABMA yang biasa dalam peralatan Amerika Utara yang dibina sebelum penyeragaman metrik tersebar secara global.

Ciri	Galas Metrik	Galas inci
Unit Pengukuran	milimeter (mm)	Inci (dalam)
Piawaian Pemerintahan	ISO 15 / ISO 104	ABMA / ANSI
Wilayah Penggunaan Bersama	Global, dominan di seluruh dunia	Peralatan Amerika Utara warisan
Gaya Penomboran	Kod gerek x 5 formula	Lubang pecahan (mis., 1/2 inci)
Kebolehtukaran	Tidak boleh ditukar ganti langsung dengan saiz inci	Tidak boleh ditukar ganti secara langsung dengan saiz metrik

Jadual 4. Perbezaan utama antara sistem ukuran galas metrik dan inci.

Mencampurkan kedua-dua sistem adalah salah satu ralat penyumberan yang paling kerap. Lubang 19.05mm secara matematik adalah sama dengan 0.75 inci, tetapi galas itu sendiri akan membawa nombor bahagian yang berbeza bergantung pada piawaian mana ia dikilangkan, jadi menukar nombor sahaja bukanlah pengesahan kesesuaian yang mencukupi.

Cara Mengukur Galas Tanpa Nombor Kelihatan

Apabila nombor bahagian galas telah haus atau ia telah gagal dan runtuh, ukur diameter aci dan lubang perumahan secara langsung dan bukannya galas itu sendiri, kerana kedua-dua permukaan ini mesti sepadan dengan lubang galas dan OD dengan tepat.

Ukur aci di mana bearing duduk menggunakan angkup luar, dan ukur lubang perumahan menggunakan angkup dalam atau tolok teleskop. Diameter aci sama dengan saiz lubang galas, dan lubang perumah sama dengan OD galas, dalam toleransi kesesuaian yang ditetapkan pengeluar. Lebar biasanya boleh dianggarkan daripada jurang yang ditinggalkan dalam perumahan atau dipadankan dengan katalog gantian menggunakan dua dimensi yang diketahui.

Kesilapan Biasa yang Perlu Dielakkan Semasa Mengukur Saiz Galas

Mengukur ke atas kotoran atau gris terkumpul, yang menambah ketebalan palsu pada bacaan gerek atau OD.
Mengambil hanya satu titik pengukuran bukannya memeriksa gerek atau OD pada dua sudut untuk menangkap haus luar bulat.
Mengelirukan saiz lubang dengan saiz aci selepas aci telah haus dari tahun putaran galas.
Mencampurkan bacaan metrik dan inci dengan membundarkan bacaan 0.7874 inci kepada "20mm" tanpa menyemak sama ada ia sebenarnya bahagian standard inci.
Mengabaikan lebar galas sepenuhnya dan memesan berdasarkan gerek dan OD sahaja, yang boleh menghasilkan bahagian yang sesuai dengan aci dan perumah tetapi meninggalkan jurang atau mengganggu komponen bersebelahan.

Soalan Lazim

Apakah cara paling mudah untuk mengukur saiz galas tanpa caliper?

Kaedah paling mudah tanpa angkup ialah membaca nombor bahagian yang dicop pada perisai galas dan mencarinya pada carta gerek, kerana nombor itu sahaja mendedahkan gerek, OD dan lebar tanpa sebarang alat pengukur.

Mengapa bacaan caliper saya tidak sepadan dengan saiz galas standard?

Bacaan angkup yang jatuh sedikit daripada saiz standard, seperti 16.98mm dan bukannya 17mm, biasanya mencerminkan toleransi pembuatan biasa atau haus kecil, bukan ralat pengukuran, dan harus dibundarkan kepada saiz lubang standard yang terdekat.

Bolehkah saya menggunakan pembaris dan bukannya angkup untuk mengukur saiz galas?

Pembaris boleh memberikan anggaran saiz galas tetapi tidak cukup tepat untuk memesan penggantian, kerana bacaan pembaris biasanya hanya tepat kepada kira-kira 0.5mm, yang boleh menjangkau perbezaan antara dua saiz lubang standard bersebelahan.

Bagaimanakah saya tahu jika galas adalah bersaiz metrik atau inci?

Galas adalah metrik jika nombor bahagiannya mengikut format kod lubang ISO seperti 6203 atau 6309, dan ia bersaiz inci jika nombor itu merujuk sebutan inci pecahan atau perpuluhan seperti yang digunakan dalam siri galas roller tirus.

Adakah lebar galas penting jika gerek dan OD sudah sepadan?

Lebar masih penting walaupun apabila gerek dan OD sepadan, kerana galas yang terlalu sempit atau terlalu lebar boleh beralih ke dalam perumah atau gagal duduk di bahu yang menahan, yang membawa kepada haus atau bunyi pramatang.
